Ideale per realizzare IMPIANTI FOTOVOLTAICI STAND ALONE

utilizzando MODULI FOTOVOLTAICI GRID.

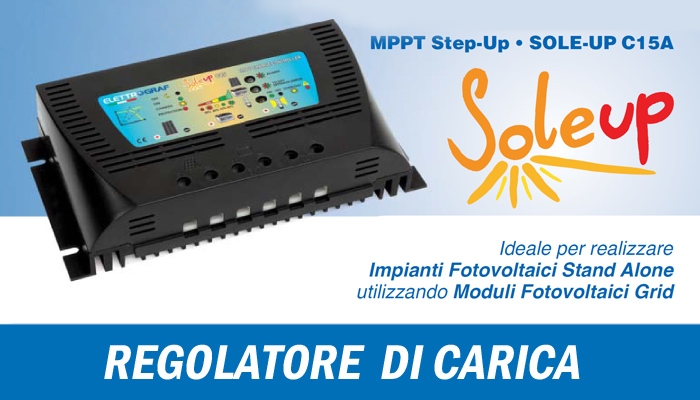

SOLE-UP

Ideale per realizzare
Impianti Fotovoltaici Stand Alone
utilizzando Moduli Fotovoltaici Grid.

SOLE-UP C15A è il regolatore di carica ideale per l’uso in impianti civili, case rurali, sistemi di telecomunicazione e in qualsiasi impianto fotovoltaico Stand Alone.

SOLE-UP C15Aè un regolatore di carica a microproces-sore con circuito MPPT step-up integrato che permette il collegamento di moduli Grid 60 celle per la carica di una batteria a 24V, con un conseguente grande risparmio economico rispetto ai moduli per stand alone.  Grazie alla tecnologia Mppt step-up il regolatore permette di collegare moduli che abbiano una tensione di lavoro (VMP) più bassa della tensione di fine carica della batteria da ricaricare. Questo regolatore di carica identifica nel modulo la condizione migliore di lavoro istante per istante e decide la condizione operativa migliore in base alle condizioni elettriche rilevate e allo stato di carica della batteria. Questo porta ad un incremento dal 10 al 15% della corrente immagazzinata in batteria nella condizione più sfavorevole.

SOLE-UP C15A  grazie al sistema PWM proporzionale ha la capacità di controllare la carica della batteria e di verificarla tramite un algoritmo che permette di prolungarne la vita media rispetto ai tradizionali regolatori di carica ON/OFF, permettendo di immagazzinare dal 15 al 20% in più di energia.

Usando uno degli ingressi analogici è possibile collegare una Sonda di Temperatura che permette di conoscere la vera temperatura del vano batterie, indipendentemente dall’ubicazione del regolatore stesso, permettendo così una gestione ancora più accurata dello stato di carica della batteria stessa.

Alcune delle Visualizzazioni e Impostazioni possibili da display esterno (cod.AF1.LCDAM08)

• Giorno / notte, orologio, giorni di funzionamento
• Tensione moduli, corrente moduli, potenza moduli, per-centuale PWM
• Tensione batteria, corrente batteria, potenza in ingres-so oppure in uscita
• Stato di carica batteria, regime di carica
• Tensione carico, corrente carico, potenza del carico, acceso e spento
• Riassunto dei parametri principali dell’impianto com-preso la temperatura.
• Amperora in ingresso, amperora in uscita, bilancio am-perometrico.
• Storico degli ultimi 90 giorni di lavoro del regolatore.
• Amperora vita del regolatore in ingresso e in uscita.
• Durata della lunghezza notte odierna e passata
• Bilancio energetico amperometrico ingresso e uscita
• Tipo di carica in corso, tensione di PWM rapportata alla temperatura, tempo rimanente alla carica normale.
• Valori di tensione per carica normale, equalizzazione, profonda boost, tempo per ciclo
• Menù mppt impostazione attivazione e spegnimento circuito
• Impostazione protezione di corrente
• Filtri digitali per compensazioni di reset circuito mppt
• Modulo automatico o blocco PWM, uscita come soft-start e relativo tempo
• Timer di accensione programmabile a uno orario pre-stabilito, tempo totale in ore di accensione dell’uscita.
